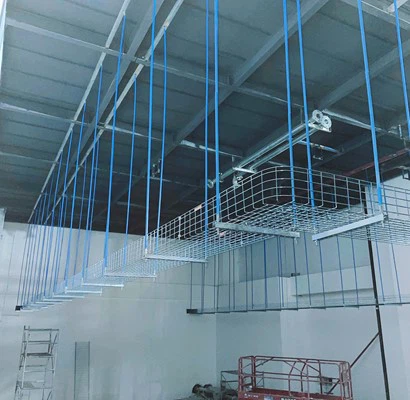

1. 수평형과 직선형 케이블트레이의 행거간 거리는 1.5m~2m 입니다. 행거 지지대를 사용할 경우 행거의 직경은 8mm 이상이어야 하며, 인방에 고정 지지대를 설치해야 합니다.
2. 터닝 양쪽에 행거 세트를 설정하고 두 세트의 행거가 대칭으로 배열되며 두 행거 세트 사이의 거리는 1.5m를 넘지 않습니다. 그렇지 않으면 행거 세트가 추가됩니다. 턴 중간.
3. 회전 양쪽에 행거 세트를 설치하고 두 세트의 행거는 대칭으로 배열되며 거리는 1.5m를 넘지 않습니다. 그렇지 않으면 150mm 회전 중간에 행거 세트가 추가됩니다.
4. 직선형 케이블 트레이와 와이어 슬롯은 특수 각도에 따라 정확하게 설정, 가공 및 설치됩니다.
5. 스트레이트형 케이블과 그 지지대의 총 길이는 접지 간선과의 연결에서 2 이상이어야 합니다. 케이블 트레이의 처음 두 끝은 배전 캐비닛의 쉘이나 접지 바에 안정적으로 연결되어야 합니다.
6. 아연 도금되지 않은 케이블 트레이 사이의 연결 플레이트의 두 끝은 구리 코어 접지선에 연결되며 접지선은 와이어 슬롯 케이블 트레이의 특수 접지 구멍에 주의해야 합니다. 접지선의 최소 허용 단면적은 4mm² 이상입니다. 절연층; 아연 도금 케이블 트레이 사이의 연결 플레이트의 두 끝은 접지선에 연결되지 않지만 연결 플레이트의 두 끝은 잠금 너트 또는 잠금 와셔로 2개 이상 연결됩니다.
7. 토목공학과의 협력을 위해 교량 프레임은 벽, 바닥 및 기타 부품을 통과하여 미리 구멍을 뚫습니다.
8.The cable trough and the bottom plate of the bridge frame should be fixed with metal bolts to the cross arm of the support and hanger (≤200mm, fixed with one bolt; >200mm, 측면에서 1/4 떨어진 곳에 볼트 2개로 고정).
9. 벽과 바닥을 통과하는 케이블 트레이는 불연성 재료로 밀봉되어야 합니다. 방화 구획을 통과하는 케이블 트레이에는 내화 밀봉이 이루어져야 합니다.
10. 옥외 설치 케이블 트레이의 설치 높이는 눈이 쌓이고 물이 쌓이는 높이보다 낮아서는 안됩니다. 동시에 실외 케이블 트레이 및 트렁킹에 출입할 때 방수 커버 플레이트 사용을 고려하십시오. 빗물이 실내로 유입되는 것을 방지하려면 실내가 실외보다 높아야 합니다.
11. 길이가 30m 이상인 직선형 케이블 트레이와 길이가 15m 이상인 알루미늄 합금 또는 유리 섬유 케이블 트레이에는 확장 조인트가 제공됩니다. 케이블 트레이에는 건물의 변형 조인트를 통과할 때 보상 장치가 장착되어 있습니다.
